4500LB高溫高壓疏水球閥研發成功
無錫卓爾閥業有限公司為菲律賓八打雁聯合循環電廠3X425MW發電機組研發的氣動高溫高壓疏水球閥于2022年10月下旬順利交付，這標志著公司的研發攻關能力又上了一個新臺階！
本項目的氣動硬密封球閥技術規格參數及供貨數量如下：
序號 | 1 | 2 |
閥門口徑 | DN50 | DN50 |
公稱壓力 | 4500lb | 1500lb |
接管尺寸 | 2” SCH XXS | 2” SCH160 |
閥門用途 | 排污線高壓蒸汽隔離閥 | 排污線高壓蒸汽隔離閥 |
高壓蒸汽疏水閥 | 高壓蒸汽疏水閥 | |
閥門材質 | A182-F91 | A182-F91 |
法蘭連接端 | BW | BW |
閥門最小通徑 | 40mm | 40mm |
流體名稱 | 過熱蒸汽 | 過熱蒸汽 |
設計壓力和溫度 | 18.2MPaG/610℃ | 4.48MPaG/607℃ |
工作壓力和溫度 | 16.62MPaG/601.1℃ | 3.57MPaG/602℃ |
閥門數量 | 9 | 9 |
該項目的球閥用途為高壓蒸汽疏水和蒸汽切斷隔離，閥門工作溫度超過600℃，并且是高壓工況。這需要閥門材料須具有特定的耐高溫強度及抗高溫蠕變特性，同時由于閥體及閥內件的材料選擇不同，必須解決不同種材料之間在高溫工況下的熱膨脹及回到常溫狀態時冷熱交體下的密封和泄漏問題。另外用戶設計要求閥門的最小通徑為40mm，因此閥門只能采用2片式結構，閥體與閥體帽之間的密封型式是極其重要的環節。
無錫卓爾根據十幾年積累的高溫高壓工況下產品設計和應用的豐富經驗，在不到三個月的時間內完成了產品設計研發、樣機制作試驗和產品生產、檢驗試驗等全過程，并整機出廠交付。其中包括結構設計、理論計算、應力分析、原材料的金相組織結構控制、球體硬質合金層的結合力試驗、高溫熱振性試驗、樣機高溫模擬工況下的動作疲勞和耐壓、泄漏試驗等等。可確保產品質量和性能充分滿足實際工況使用要求。
高溫疲勞性能試驗 試驗溫度610℃
18.2MPa高壓氮氣610℃高溫下閥門泄漏試驗
閥門泄漏量測試結果：
試驗溫度 | 介質 | 試驗壓力MPaG | 泄漏量ml/min |
常溫 | 空氣 | 0.35~0.6 | 0 |
常溫 | 氮氣 | 18 | 平均<4 |
4500LB高溫高壓疏水球閥，由于工況惡劣苛刻，且要實現嚴密切斷及動作性能必須可靠。因此目前全球只有MOGAS、VTI、SST等極少數廠家能設計制造。無錫卓爾該產品的成功研發，標志著我國控制閥行業的設計、制造水平追趕上了歐美步伐，填補了國內空白。
1500lb球閥 |

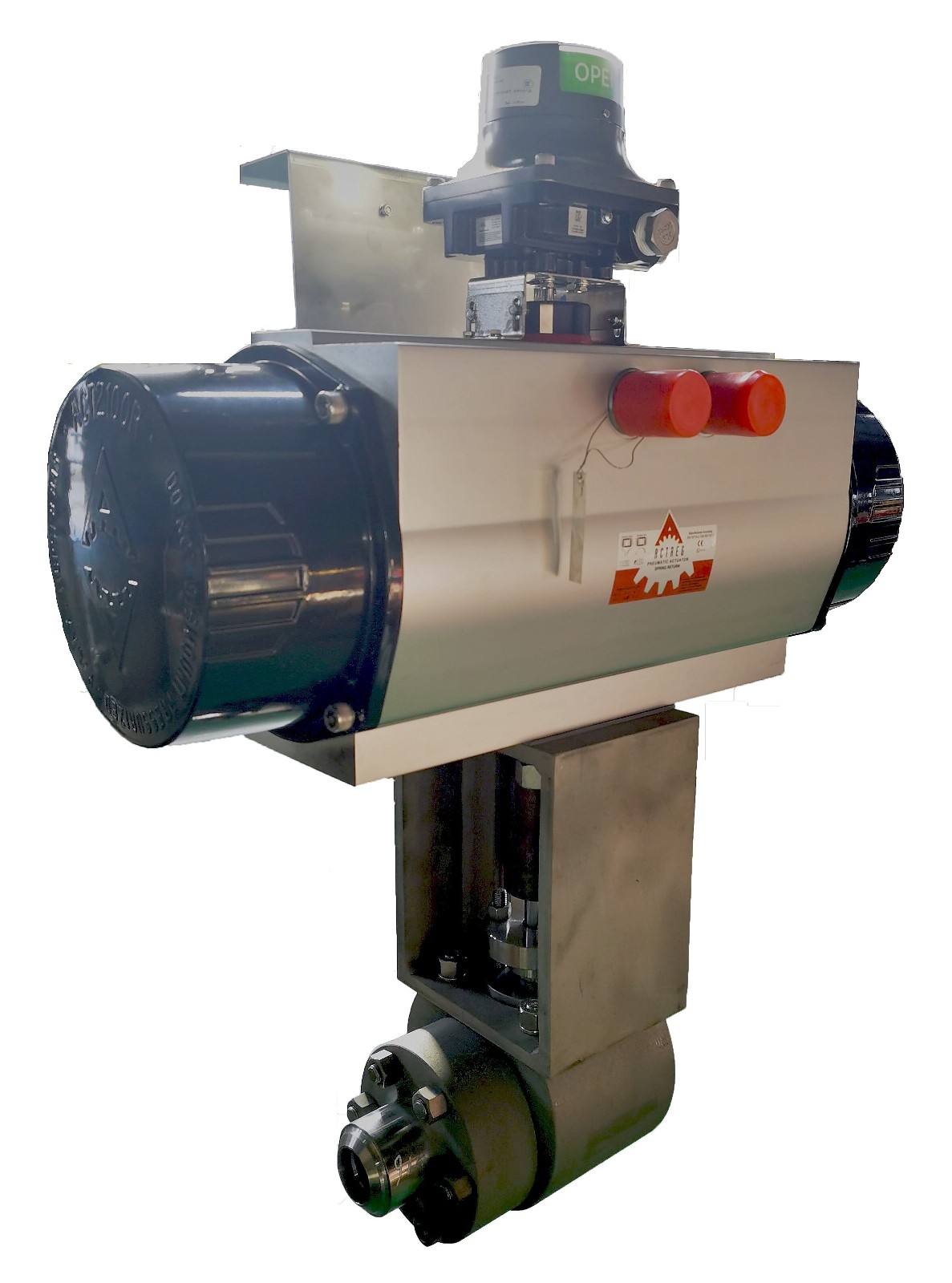

4500lb球閥 |
